1 Инструкция по эксплуатации DVD-система домашнего кинотеатра Модель SC-PT550 SC-PT850 На рисунке показана модель SC-PT550. Перед подключением, эксплуатацией или настройкой аппарата полностью прочтите данную инструкцию. Сохраните инструкцию для дальнейших справок. Внешний вид аппарата может отличаться от приведенного на рисунке.

Региональный код Проигрыватель воспроизводит DVD-диски, имеющие наклейку с региональным кодом 5 или ALL. Пример: Разъем USB для MP3 плееров стp. 36 EE Ru Ur -1R L0207LE1037 2 ПЕРЕД ЭКСПЛУАТАЦИЕЙ ENGLISH Уважаемый покупатель Благодарим Вас за покупку данного изделия. Для обеспечения его оптимальной функциональности и безопасности, пожалуйста, внимательно прочитайте настоящую инструкцию. Для выполнения операций, описанных в данной инструкции, в основном используется пульт дистанционного управления; но их также можно выполнить и на основном аппарате, если кнопки управления совпадают.

Panasonic Комплект домашнего кинотеатра. Инструкции по эксплуатации из категории Panasonic Комплект домашнего кинотеатра.

Домашний кинотеатр Panasonic SC-PT550 выполнен в стильном компактном корпусе. Проигрыватель поддерживает воспроизведение форматов DivX,. *2 Крышка трубки поставляется прикрепленной к трубке. Скачать бесплатно инструкцию, мануал, документацию к мини Panasonic KX-TES 824.

Если не указано обратное, рисунки в этой инструкции по эксплуатации приведены для модели SC-PT550. Если Вы увидите такой символ Система SC-PT550 SC-PT850 Основной аппарат SA-PT550 SA-PT850 Фронтальные акустические системы SB-HF550 SB-HF550 Центральная акустическая система SB-HC550 SB-HC550 Тыловые акустические системы SB-HS550 SB-HS850 Сабвуфер SB-HW550 SB-HW550 Информация по обращению с отходами для стран, не входящих в Европейский Союз Действие этого символа распространяется только на Европейский Союз. Если Вы собираетесь выбросить данный продукт, узнайте в местных органах власти или у дилера, как следует поступать с отходами такого типа. (Боковая панель аппарата) Информация для покупателя Название продукции: Название страны производителя: Название производителя: Юридический адрес: DVD-система домашнего кинотеатра Основной аппарат: Сделано в Сингапуре Фронтальные акустические системы: Сделано в Малайзии Центральная акустическая система: Сделано в Малайзии Тыловые акустические системы: Сделано в Малайзии Сабвуфер: Сделано в Малайзии Мацушита Электрик Индастриал Ко., Лтд Кадома, Осака, Япония Дата производства: Вы можете уточнить год и месяц по серийному номеру на табличке. Пример маркировкисерийный номер XX6AXXXXXXX (X-любая цифра или буква) Год: Трeтья цифра в серийном номере (62006, 72007.) Месяц: Четвeртая бyква в серийном номере (АЯнварь, ВФевраль.LДекабрь) Дополнительная информация: Пожалуйста внимательно прочитайте инструкцию по эксплуатации.

Установленный производителем в порядке п. 5 федерального закона РФ О защите прав потребителей срок службы данного изделия равен 7 годам с даты производства при условии, что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и применимыми техническими стандартами. (Bнyтpи aппapaтa) 2 3 Меры предосторожности ПРЕДУПРЕЖДЕНИЕ: ЧТОБЫ УМЕНЬШИТЬ ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ ПОЖАРА, ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ИЛИ ПОВРЕЖДЕНИЯ ИЗДЕЛИЯ, НЕ ПОДВЕРГАЙТЕ ЭТОТ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ, ВЛАГИ, КАПЕЛЬ ИЛИ БРЫЗГ, И НЕ ПОМЕЩАЙТЕ НА АППАРАТ НИКАКИЕ ПРЕДМЕТЫ, НАПОЛНЕННЫЕ ВОДОЙ, НАПРИМЕР, ВАЗЫ.

ИСПОЛЬЗУЙТЕ ТОЛЬКО РЕКОМЕНДУЕМЫЕ ПРИНАДЛЕЖНОСТИ. НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ КРЫШКУ); ВНУТРИ НЕТ ЧАСТЕЙ ДЛЯ ОБСЛУЖИВАНИЯ ПОЛЬЗОВАТЕЛЕМ.

ЗА ОБСЛУЖИВАНИЕМ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ ОБСЛУЖИВАЮЩЕМУ ПЕРСОНАЛУ. Размещение Аппарат должен устанавливаться на ровной горизонтальной поверхности в местах, защищенных от воздействия прямых солнечных лучей, высоких температур, высокой влажности и сильной вибрации. Влияние вышеуказанных факторов может привести к повреждению корпуса и других компонентов аппарата, сократив тем самым срок службы аппарата. Не ставьте на аппарат тяжелые предметы. Напряжение Не используйте источники питания высокого напряжения. Это может привести к перегрузке аппарата и возгоранию. Нельзя использовать источники питания постоянного тока.

Тщательно проверьте источник питания, прежде чем установить аппарат на корабле или в другом месте, где используется постоянный ток. Меры предосторожности при обращении с сетевым шнуром Убедитесь в том, что сетевой шнур правильно подсоединен и не поврежден. Ненадежное подсоединение и повреждение сетевого шнура может привести к возгоранию или поражению электрическим током. Не тяните и не сгибайте шнур, не ставьте на него тяжелые предметы. При вынимании вилки из розетки крепко держитесь за вилку. Если тянуть за шнур, возможно поражение электрическим током. Не прикасайтесь к сетевой вилке влажными руками.

Это может привести к поражению электрическим током. ПЕРЕД ЭКСПЛУАТАЦИЕЙ ENGLISH Сетевая розетка должна быть расположена вблизи оборудования, и быть легко доступной.

Вилка сетевого шнура питания должна оставаться быстро доступной. Чтобы полностью отсоединить этот аппарат от сети переменного тока, отсоедините вилку сетевого шнура питания от розетки переменного тока. Посторонние предметы Следите, чтобы металлические предметы не попали внутрь аппарата. Это может привести к поражению электрическим током или неполадкам.

Следите, чтобы внутрь аппарата не пролилась жидкость. Это может привести к поражению электрическим током или неполадкам. Если пролилась жидкость, немедленно отсоедините аппарат от сетевой розетки и свяжитесь с Вашим дилером. Не распыляйте на аппарат или внутрь аппарата инсектициды. В их состав входят горючие газы, которые могут воспламениться при попадании внутрь аппарата. Техническое обслуживание Не пытайтесь ремонтировать аппарат самостоятельно.если прерывается звук, не светятся индикаторы, идет дым, или Вы столкнулись с другими неполадками, не описанными в настоящей инструкции, отсоедините сетевой шнур и свяжитесь с Вашим дилером или с авторизованным сервисным центром. Выполнение ремонта, разборки или восстановления функций аппарата некомпетентными лицами может привести к поражению электрическим током или к возгоранию.

Продлите срок службы аппарата, отсоединяя его от сети, если не собираетесь использовать аппарат в течение длительного периода времени. 8 Крепление динамиков ПЕРЕД ЭКСПЛУАТАЦИЕЙ Подготовка Во избежание повреждения и царапин положите мягкую ткань и производите сборку колонок на ткани.

Для сборки используйте крестовую отвертку. Правая и левая колонки и стойки не различаются.

Для установки на стене обратитесь к ( стр. Перед началом сборки, установкой и подсоединением убедитесь в том, что вы располагаете всеми указанными компонентами. 2 Фронтальные колонки 2 Фронтальные колонки и 2 колонки звукового окружения 2 Стойки (с кабелем) 2 Основания 8 Винтов 4 Стойки 2 x стойки с коротким кабелем: для фронтальных колонок 2 x стойки с длинным кабелем: для колонок звукового окружения 4 Основания 16 Винтов Установите кабель в паз. 1 3 Надежно затяните. 2 ENGLISH Вставьте кабель. 1 Установите кабель между выступами.

Оставьте около 80 мм +: Белый: Синий Нажмите! 5 Надавите на кабель, чтобы он вошел в паз. 3 Надежно затяните. 1 Вариант крепления динамика Протяните кабель динамика через основание.

Оставьте около 100 мм Вы можете вынуть кабель из подставки и использовать его. Для повторного подключения кабеля, смотрите раздел ( стр. Прикрепите динамик 2 Вставьте кабель. +: Белый: Синий Нажмите! 3 Надавите на кабель, чтобы он вошел в паз.

1 Надежно затяните. 8 7 Предотвращение падения колонок Вам необходимо приобрести соответствующее вворачиваемое в стену или балку кольцо, к которому будет привязана колонка.

При креплении к бетонной стене или поверхности, которая может оказаться недостаточно прочной, проконсультируйтесь с квалифицированным строителем относительно подходящей процедуры. Неправильное крепление может привести к повреждению стены или колонок. Задняя сторона колонки Струна (не прилагается) Протяните от стены к колонке и надежно закрепите. Вворачиваемое кольцо (не прилагается) Стена Около. 9 Варианты установки колонок 7 Крепление на стене Вы можете закрепить все колонки (кроме сабвуфера) на стенах.

Стены или балки, к которым будут крепиться колонки, должны выдерживать вес более 10 кг на винт. При установке колонок на стене обратитесь за консультацией к квалифицированному строителю. Неправильное крепление может привести к повреждению стены и колонок. 1 Заверните винт (не прилагается) в стену 2 Надежно установите отверстие(-я) колонки на винт(-ы). Ø4,0 мм Стена или балка По крайней мере, 30 мм от Ø7,5 до 9,4 мм от 4,0 до 6,0 мм. Фронтальные колонки / Тыловые акустические системы Прикрепите к стене без нижней опоры или подставки Центральная колонка 190 мм Тыловые акустические системы ПЕРЕД ЭКСПЛУАТАЦИЕЙ 384 мм. Передний динамик и динамики пространственного звука: Передние динамики: 7 Установка стоек колонок (не прилагаются) (Для центрального динамика, а также динамиков-сателлитов пространственного звука) Перед приобретением стоек убедитесь, что они соответствуют этим условиям.

Убедитесь в том, что диаметр и длина винтов, и расстояние между винтами соответствуют указанным на диаграмме. Стойки должны выдерживать нагрузку свыше 10 кг. Стойки должны быть устойчивы, даже если колонки располагаются высоко.

ENGLISH Например, центральная колонка Отверстия для винтов по металлу Для крепления к стойкам колонок 5 мм, шаг резьбы 0,8 мм Толщина пластины плюс от 7 мм до 10 мм 60 мм Стойка колонки (не прилагается) 7 Повторно подключите кабель динамика 1 Вставьте кабель через нижнюю часть. Оставьте около 80 мм 2 Протяните кабель через отверстие. 10 ПЕРЕД ЭКСПЛУАТАЦИЕЙ Простая установка Выполнение соединений Подключайте вилку электропитания переменного тока только после того, как произведено подключение всех других соединений. Перед подключением убедитесь, что у вас имеется все дополнительное оборудование.

Экономия электроэнергии Данный аппарат потребляет небольшое количество электроэнергии (около 0,8 Вт), даже когда он выключен. Для экономии электроэнергии отсоединяйте аппарат от сетевой розетки, если он не будет использоваться в течение длительного периода времени.

После подсоединения аппарата потребуется восстановление некоторых элементов в памяти. Подключите к источнику электропитания. Примечание Прилагаемый сетевой шнур предназначен для использования только с данным аппаратом. Не используйте его с другой аппаратурой. На рисунке показана модель Подключите к антенна. 7 Комнатная FM-антенна Прикрепите антенну там, где качество приема сигнала наилучшее.

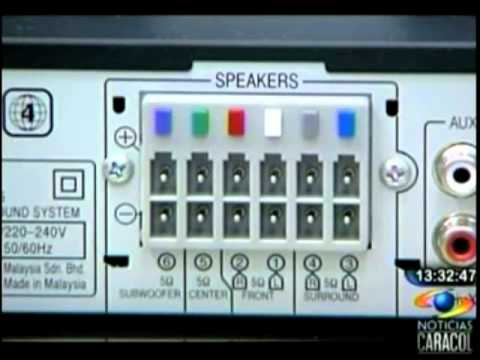

Липкая лента ENGLISH К сетевой розетке Подключите к динамикам. Прикрепите наклейки для акустических кабелей, чтобы облегчить подсоединение. Не допускайте перекрещивания (короткого замыкания) или неправильного соединения положительный и отрицательных проводов акустических истем. Это может привести к повреждению акустических систем. Не вставляйте кабели без изоляции. Наклейка для акустического кабеля Полностью вставьте провод.

2 ФРОНТАЛЬНАЯ (П) 1 ФРОНТАЛЬНАЯ (Л) Нажмите! 5 ЦЕНТРАЛЬНАЯ SUB WOOFER 6 4 ТЫЛОВАЯ (П) SURROUND SURROUND Lch Lch ТЫЛОВАЯ (Л) 10 6 САБВУФЕР +: Белый: Синий 11 Подключите к разным разъемам телевизора. Не подсоединяйте аппарат через видеомагнитофон.

Изображение может воспроизводиться с искажениями из-за функции защиты от копирования. Перед подсоединением выключите телевизор. Руководствуйтесь инструкцией по эксплуатации телевизора. 7 Телевизор с разъемом SCART Телевизор (не прилагаются) Кабель Scart (не прилагаются) Использование разъема SCART (AV) Для улучшения качества изображения вы можете изменить выход видеосигнала с разъема SCART (AV) с Video на S-Video или RGB для соответствия типу используемого вами телевизора. Выберите S-Video/YPbPr или RGB/No Output из QUICK SETUP ( стp.12). Также установите Video Mode в положение Off ( стp.27, Раздел HDMI ).Это подключение также позволяет вам воспроизводить звук с телевизора через вашу систему домашнего кинотеатра.

Обратитесь к разделу Подключение дополнительного аудио оборудования к видеомагнитофону или телевизору ( стp.35). 7 Телевизор с входным гнездом HDMI HDMI-совместимый телевизор (не прилагается) 7 Телевизор с входными гнездами COMPONENT VIDEO IN Телевизор (не прилагается) Видеокабели (не прилагается) Выходные гнезда COMPONENT VIDEO OUT При соединении через эти выходные гнезда выводятся цветоразностные сигналы (PB/PR) и сигнал яркости (Y), благодаря чему достигается более высокое качество цветопередачи. Обозначения входных гнезд компонентного видеосигнала зависит от конкретного телевизора или монитора (пример: Y/PB/PR, Y/B- Y/R-Y, Y/CB/CR).

Соедините гнезда одинакового цвета. ENGLISH ПЕРЕД ЭКСПЛУАТАЦИЕЙ AV IN AV OUT HDMI-кабель (не прилагается) Используйте подключение HDMI для наслаждения высококачественным звучанием и изображением всего через один кабель. Установите Video mode в положение On и Audio Output в положение On ( стp.27, Раздел HDMI ).

Установите Video Output Mode ( стp.22, Picture Menu). VIERA Link ( HDAVI Control ) Если ваш телевизор Panasonic является телевизором, совместимым с VIERA Link, вы можете управлять вашим телевизором синхронно с использованием домашнего кинотеатра и наоборот ( стp.38). Примечание При использовании функции HDAVI Control, необходимо подключить дополнительный аудио разъем ( стp. Рекомендуется использовать HDMI-кабель Panasonic. Номер рекомендуемого изделия: RP-CDHG15 (1,5м), RP-CDHG30 (3,0м), RP-CDHG50 (5,0м), и т. Д.

Кабели, не совместимые с HDMI, не могут использоваться. Телевизоры Panasonic с входными гнездами 625 (576)/50i 50p, 525 (480)/60i 60p совместимы с построчным видео.

Проконсультируйтесь с изготовителем, если у вас телевизор другой марки. 11 12 ENGLISH ПЕРЕД ЭКСПЛУАТАЦИЕЙ Выполнение быстрой установки QUICK SETUP Окно быстрой установки QUICK SETUP помогает выполнить необходимые установки. Для воспроизведения изображения с главного аппарата включите телевизор и измените режим включения телевизора, который соединен с главным аппаратом (пример: VIDEO 1, AV 1, и т.д.). Чтобы изменить режим включения телевизора, прочтите его инструкции по эксплуатации. Данный пульт ДУ способен выполнять некоторые основные операции телевизора ( стр.40). 2 Выберите DVD/CD.

1 Включите основной аппарат. 3 Отображение окна БЫСТРОЙ УСТАНОВКИ (QUICK SETUP). (Нажмите и удерживайте) 4 Выполните установки, следуя сообщениям. 5 Завершение БЫСТРОЙ УСТАНОВКИ (QUICK SETUP). 6 Нажмите для выхода.

Для последующего изменения настроек Выберите QUICK SETUP в Раздел Others ( стр. 7 Details of settings Menu language Выберите язык для отображения экранных сообщений.

TV Type Выберите в соответствии с типом телевизора. TV Aspect Выберите установку в соответствие с используемым телевизором и Вашими предпочтениями.

Video Out (AV/Component) Выберите формат видеосигнала для вывода через гнездо SCART (AV) и компонентный выход. English Français Español Deutsch Polski Русский Česky Magyar Standard (Direct View TV) CRT Projector LCD TV/Projector Projection TV Plasma TV 4:3: телевизор обычного формата 16:9: Широкоэкранный телевизор Video/YPbPr RGB/No Output S-Video/YPbPr Подчеркнутые пункты в приведенной выше таблице являются настройками изготовителя. 12 13 Информация о диске Диски, которые могут воспроизводиться 7 Коммерческие диски Диск DVD-Video Video CD CD Логотип В данных инструкциях обозначено в Примечания Диски высокого качества с фильмами и музыкой.

Музыкальные диски с видео изображением. Включая SVCD (удовлетворяющий стандарту IEC62107). Диски с музыкой 7 Диски с записями (: Воспроизведение возможно,.: Воспроизведение невозможно) Диск Логотип Записано на DVD видеомагнитофоне, и т.д.

Записано на персональном компьютере, и т.д. Завершение.6 ПЕРЕД ЭКСПЛУАТАЦИЕЙ.2.4.8.9,.10 DVD-RAM. Не обязательно DVD-R/RW.

обязательно DVD-R DL.3. обязательно ENGLISH +R/+RW. ( ).5. обязательно +R DL. ( ).5. обязательно CD-R/RW.1 обязательно.7 Из-за расхождений, связанных с типами дисков, условиями записи, методами записи, или способом создания файлов, воспроизведение всех вышеуказанных дисков может быть невозможно.

Manual К Panasonic Sa Pt550

28, Советы по созданию дисков данных).1 Данное устройство может воспроизводить диски CD-R/RW, записанные в формате CD-DA или Video CD. Этот аппарат также может воспроизводить диски формата HighMAT.2 Записанный, используя версию 1.1 формата видеозаписи (унифицированный стандарт видеозаписи), на таких устройствах, как DVD видеомагнитофоны, DVD видеокамеры, персональные компьютеры и т.д.3 Диски, записанные на DVD видеомагнитофонах, или DVD видео камерах в формате видеозаписи версии 1.2 (объединенный стандарт видеозаписи).4 Диски, записанные на DVD видеомагнитофонах или DVD видео камерах в формате DVD-Video.5 Диски, записанные не в формате DVD-Video. По этой причине некоторые функции могут быть недоступны.6 Процесс, который позволяет воспроизводить на совместимом оборудовании.
